汇川变频器MD605系列面板显示转速设置方法

监视功能
监视功能可在变频器的LED面板显示区域上显示变频器的状态。查看监视参数的方法有两种：● 在停机或运行状态下，使用操作面板上的移位键，切换不同的状态参数显示。运行状态下支持32个运行状态参数，由参数A6-03（运行显示参数1）和A6-04（运行显示参数2）设定对应的参数是否可以显示。停机状态下支持16个停机状态数，由参数A6-05（停机显示参数）设定对应的参数是否可以显示。

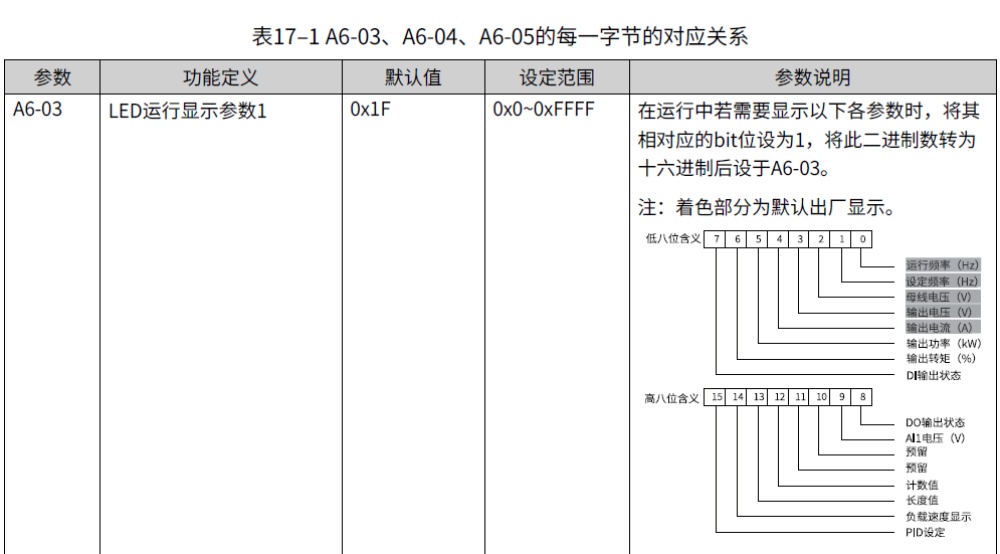

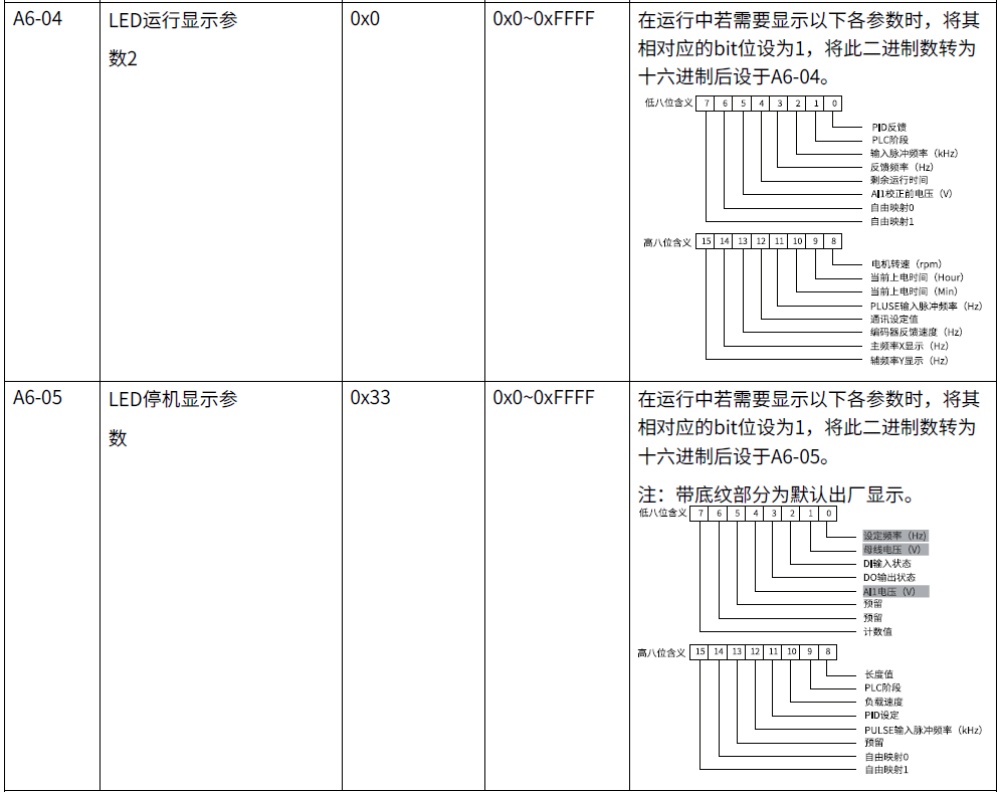

A6-03、A6-04、A6-05与显示参数对应关系如下表：

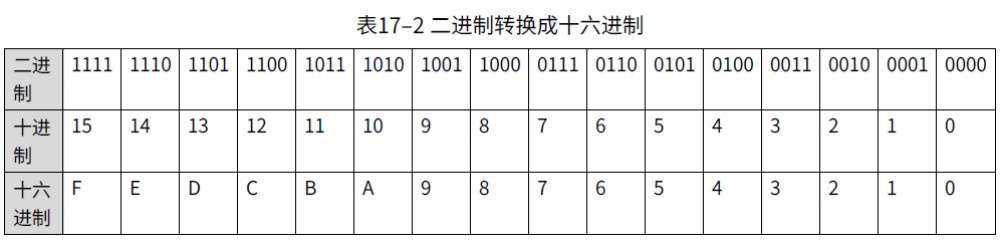

使用时只需将需要显示的值的二进制比特位设置为1，然后将16个bit位组合成十六进制输入至功能码，即可支持移位键切换显示。二进制转换成十六进制方法： 二进制数从右往左每四位对应一位十六进制数。如果最高位不满四位用0补上。再把分好的每四位二进制分别转换成十进制，0000~1111对应十进制的0~15，对应十六进制的0~F。根据十进制和十六进制的对应关系，将十进制转换成对应的十六进制。（对应关系见下表）
例如，0011110111111001可以分为0011 1101 1111 1001 ，查找下表后得到十六进制数3DF9。

说明
变频器断电后再上电，显示的参数默认为变频器掉电前选择的参数。A6-03、A6-04、A6-05中每一字节对应的监视参数，不完全对应U0组的每一个监视参数。如果要监视的参数在A6-03、A6-04、A6-05中不存在，可将自由映射放入监控，并且基于自由映射功能，将字连接器的值按照一定格式进行监控。

二进制转十六准进制：

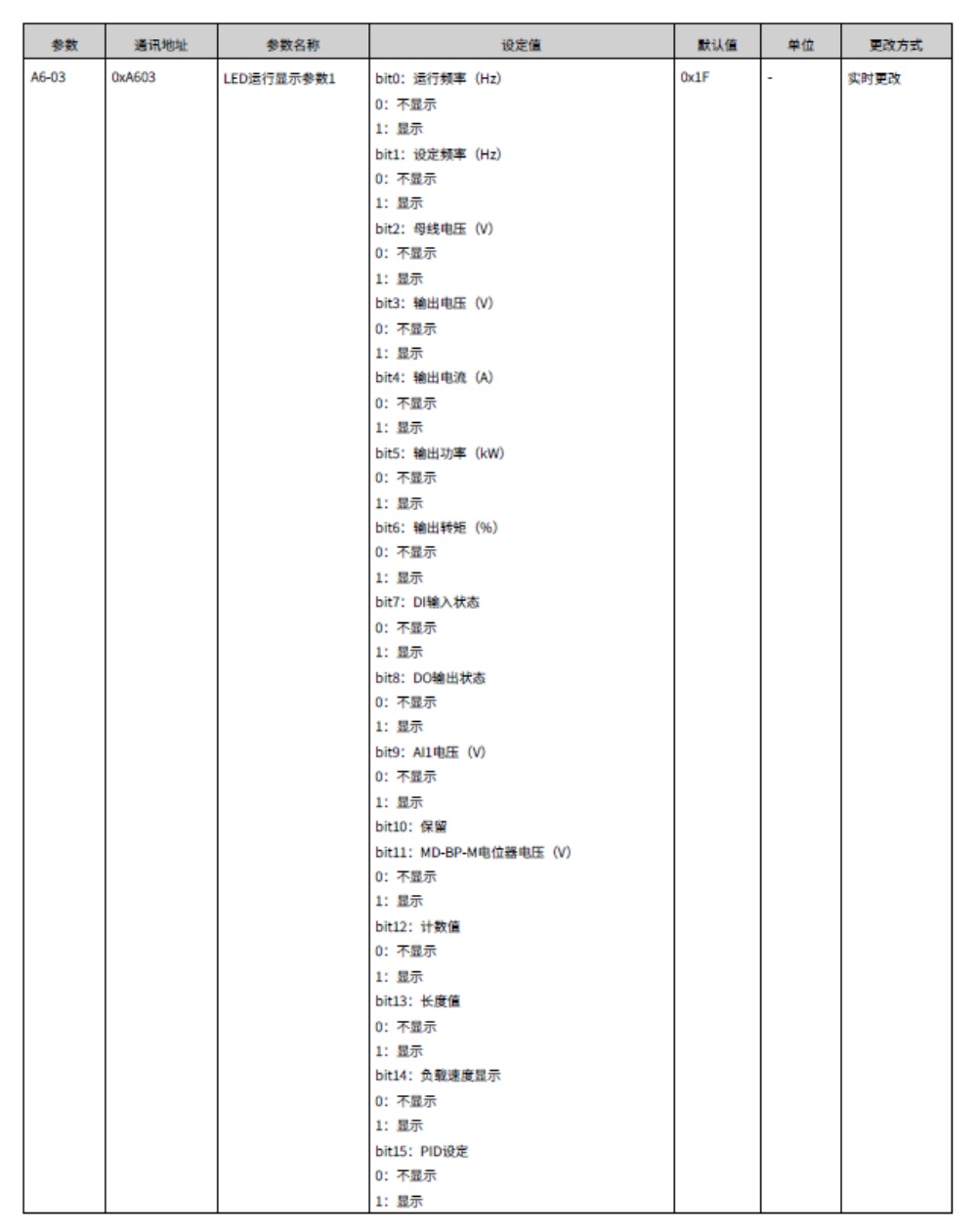

0000 0000 0000 0000 示例 0100（bit1：设定频率（Hz）） 0000 0000 0010 （bit14：负载速度显示=转速）
A6-03=4001 二进制换算到十六进制
F1-10=87 电机最大频率
F0-30=87 主频率数字设定
F0-29=10 MD-BP-M电位器调频
